2 x 400 W @ 4 ohm Class-D power amplifier, 1U rack

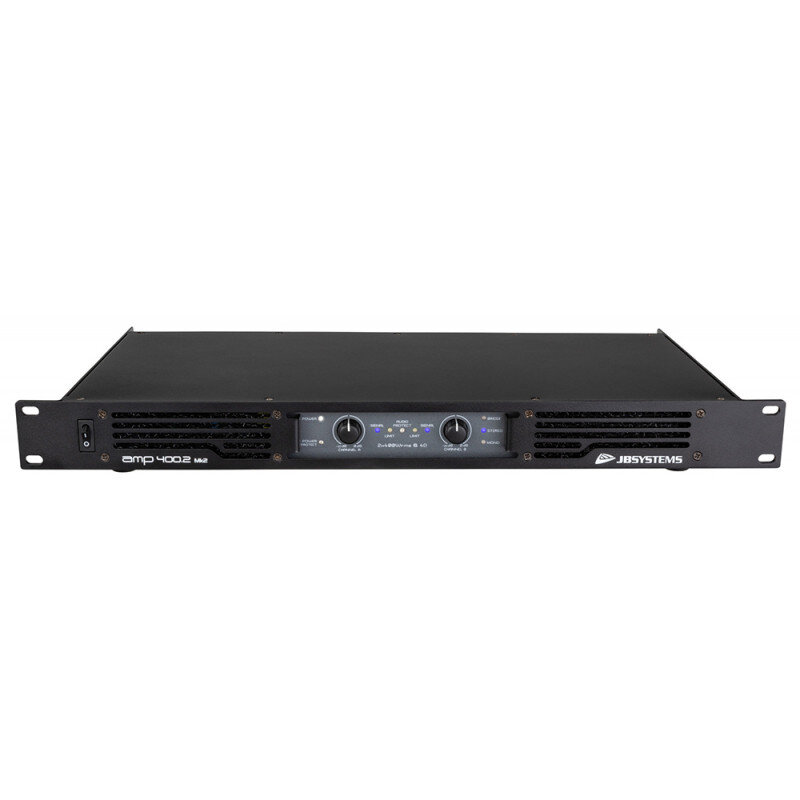

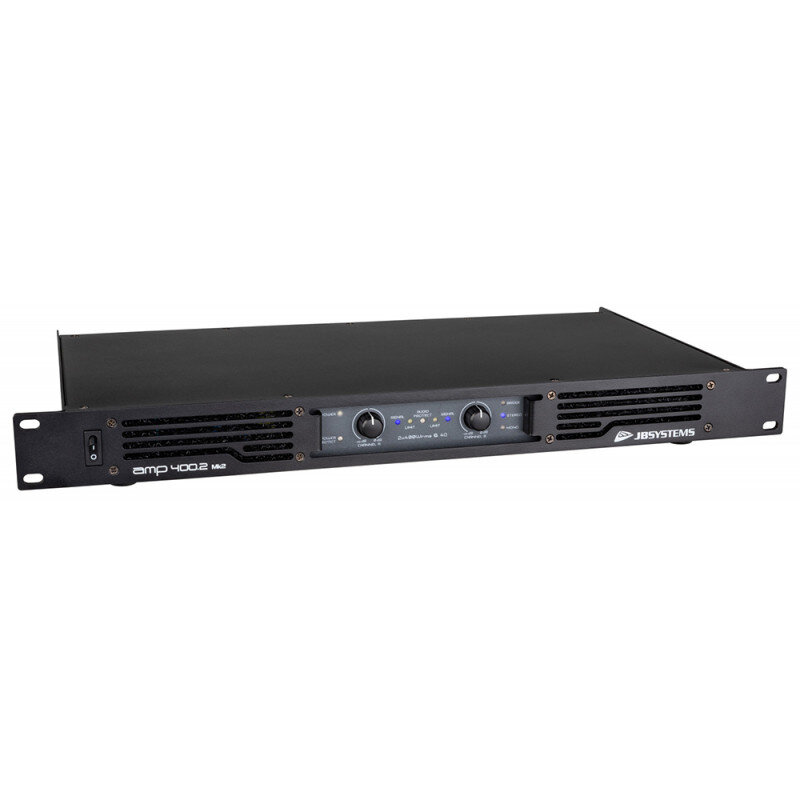

AMP 400.2 Mk2 è la versione Mark II del noto finale di potenza professionale JB Systems AMP 400.2. È un amplificatore a 2 canali in classe-D da 2 x 250 W RMS su 8 ohm e 2 x 450 W RMS su 4 ohm. Esternamente mantiene le dimensioni particolarmente compatte del modello precedente, con una larghezza rack standard di 19" e un’altezza 1 U (44 mm). Internamente è stato invece completamente rielaborato nel layout per migliorare l’affidabilità e la dissipazione del calore; a tal proposito, si è fatto uso di ben tre ventole per mantenere la temperatura controllata.

Il progetto si basa sull’uso di un alimentatore switching soft start estremamente efficiente. Tre le modalità di lavoro: stereo, mono o bridged. Il modo stereo è quello convenzionale in cui entrambi i canali lavorano separatamente. Il modo mono è, di base, identico a quello stereo ma con gli ingressi di entrambi i canali linkati così che l’uscita sarà mono; in tal caso, si potrà usare solo l’ingresso del canale LEFT per pilotare con lo stesso segnale entrambi i canali d’uscita. Infine, il modo bridge mette a ponte gli stadi finali per una potenza di ben 900 W su 8 ohm. Un limitatore di picco previene la distorsione del segnale, mentre un filtro low cut taglia le basse frequenze a 75 Hz con un filtro molto ripido a 24 dB/oct. La sensibilità d’ingresso è variabile secondo tra valori: 0,775 V / 1,0 V / 1,44 V per adattarsi a qualsiasi sorgente. Presente anche l’interruttore posteriore per la massa flottante.

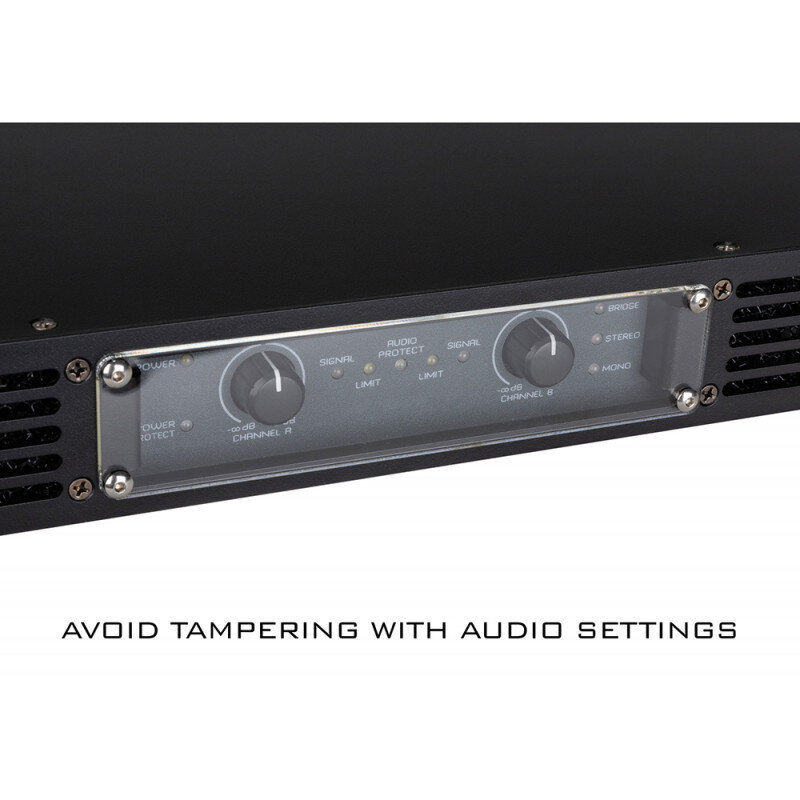

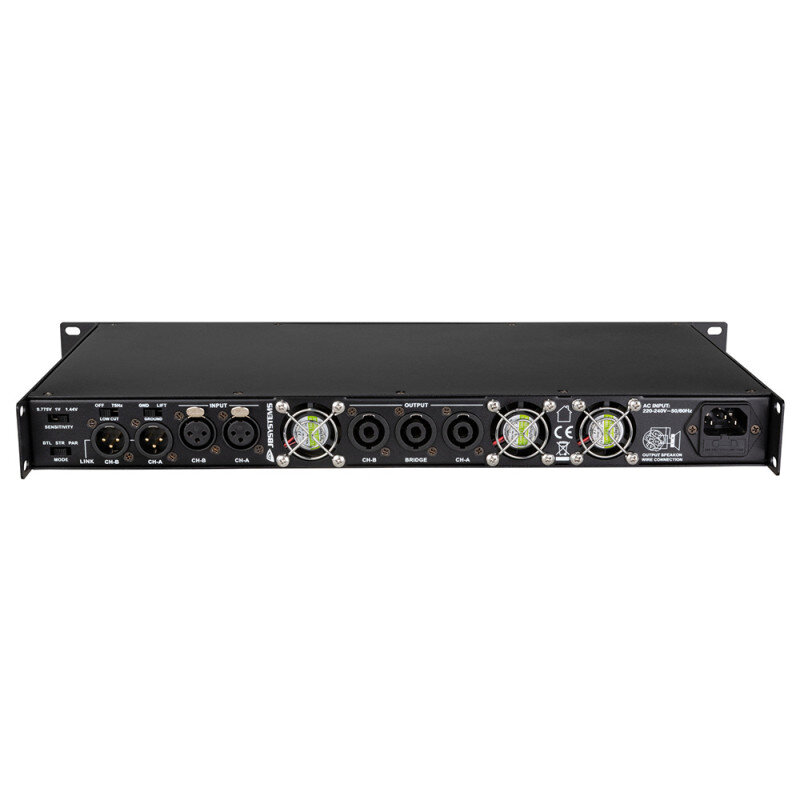

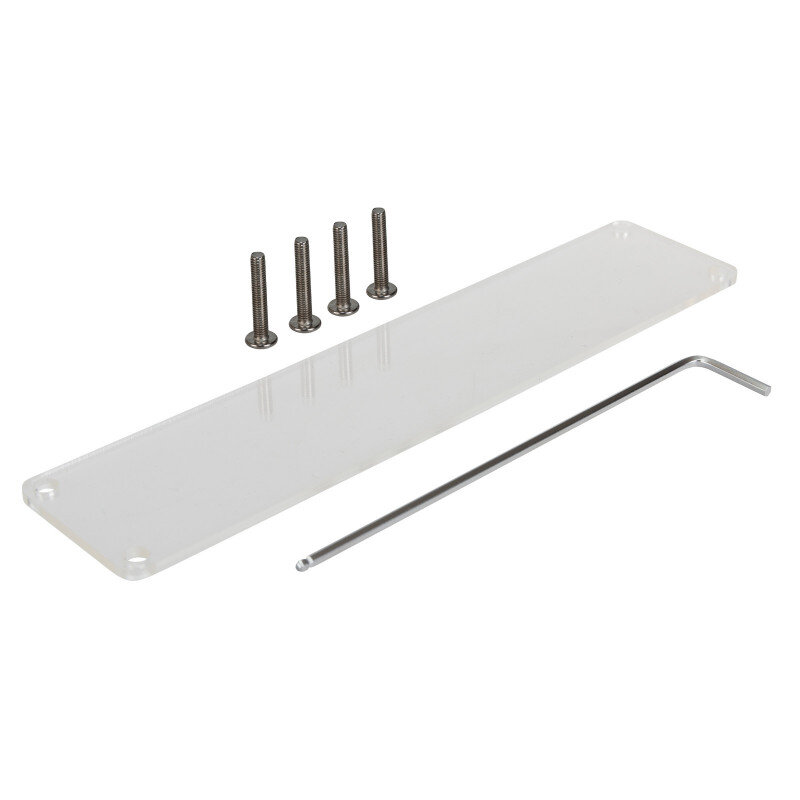

Per impedire alle persone non autorizzate di modificare i livelli d’ingresso, è possibile installare una copertura in plastica (inclusa), mediante 4 viti, davanti ai controlli frontali. Gli ingressi dell’amplificatore sono XLR bilanciati, è presente un’uscita link per il collegamento di un altro finale di potenza in daisy chain, mentre le uscite sono su connettori speakON.

Protezioni contro cortocircuiti, alte temperature e sovraccarichi.

AMP 400.2 Mk2 is the Mark II version of the well-known JB Systems AMP 400.2 professional power amplifier. It is a 2-channel class-D amplifier rated at 2 x 250 W RMS on 8 ohms and 2 x 450 W RMS on 4 ohms. Externally it maintains the particularly compact dimensions of the previous model, with a standard rack width of 19" and a height of 1 U (44 mm). Internally, however, the layout has been completely reworked to improve reliability and heat dissipation; By the way, three fans were used to keep the temperature controlled.

The project is based on the use of an extremely efficient soft start switching power supply. Three working modes: stereo, mono or bridged. Stereo mode is the conventional one in which both channels work separately. The mono mode is, basically, identical to the stereo one but with the inputs of both channels linked so that the output will be mono; in this case, only the LEFT channel input can be used to drive both output channels with the same signal. Finally, the bridge mode bridges the final stages for a power of 900 W on 8 ohms. A peak limiter prevents signal distortion, while a low cut filter cuts low frequencies at 75 Hz with a very steep filter at 24 dB/oct. The input sensitivity is variable according to values: 0.775 V / 1.0 V / 1.44 V to adapt to any source. There is also a rear switch for floating mass.

To prevent unauthorized persons from changing the input levels, a plastic cover (included) can be installed using 4 screws in front of the front controls. The amplifier inputs are balanced XLR, there is a link output for connecting another power amplifier in daisy chain, while the outputs are on speakON connectors.

Protections against short circuits, high temperatures and overloads.

L'AMP 400.2 Mk2 est la version Mark II du célèbre amplificateur de puissance professionnel JB Systems AMP 400.2. Il s'agit d'un amplificateur à 2 canaux de classe D avec 2 x 250 W RMS en 8 ohms et 2 x 450 W RMS en 4 ohms. Extérieurement, il conserve les dimensions particulièrement compactes du modèle précédent, avec une largeur de rack standard de 19" et une hauteur de 1 U (44 mm). A l'intérieur, en revanche, l'agencement a été entièrement revu pour améliorer la fiabilité et la dissipation de la chaleur ; à cet égard, pas moins de trois ventilateurs ont été utilisés pour assurer le contrôle de la température.

La conception est basée sur l'utilisation d'une alimentation à découpage à démarrage progressif extrêmement efficace. Il existe trois modes de fonctionnement : stéréo, mono ou bridge. Le mode stéréo est le mode conventionnel dans lequel les deux canaux fonctionnent séparément. Le mode mono est en principe identique au mode stéréo, mais les entrées des deux canaux sont reliées de manière à ce que la sortie soit mono ; dans ce cas, seule l'entrée du canal GAUCHE peut être utilisée pour piloter les deux canaux de sortie avec le même signal. Enfin, le mode bridge permet de relier les étages de sortie pour une puissance impressionnante de 900 W sous 8 ohms. Un limiteur de crête empêche la distorsion du signal, tandis qu'un filtre coupe les basses fréquences à 75 Hz avec un filtre très raide de 24 dB/oct. La sensibilité d'entrée est variable entre 0,775 V / 1,0 V / 1,44 V pour s'adapter à toutes les sources. Un interrupteur arrière pour la masse flottante est également présent.

Pour éviter que des personnes non autorisées ne modifient les niveaux d'entrée, un couvercle en plastique (inclus) peut être installé devant les commandes frontales à l'aide de 4 vis. Les entrées de l'amplificateur sont des XLR symétriques, il y a une sortie link pour connecter un autre amplificateur, et les sorties sont sur des connecteurs speakON.

Protection contre les courts-circuits, les températures élevées et les surcharges.
