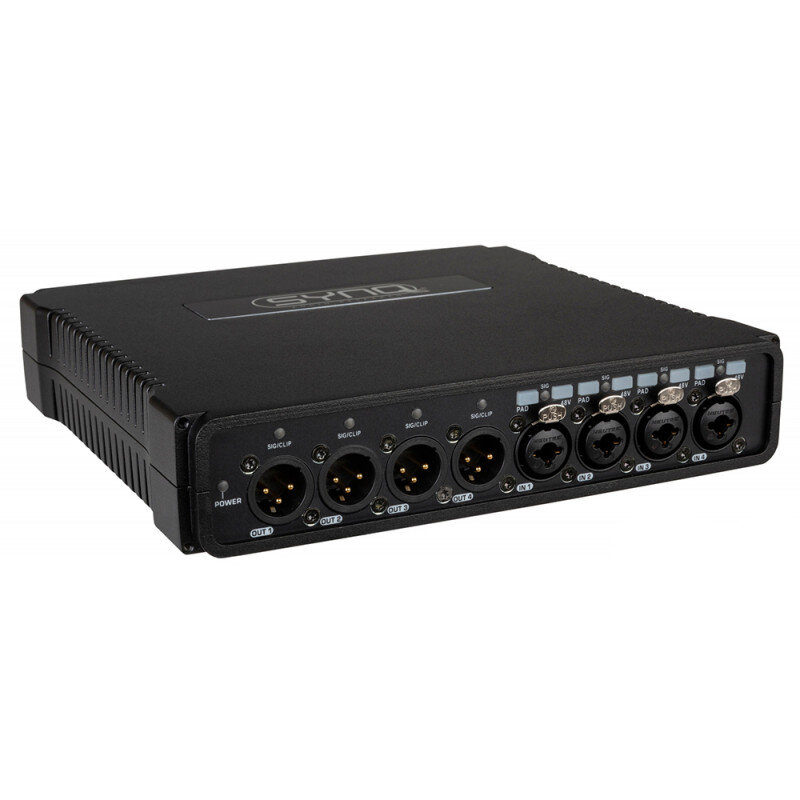

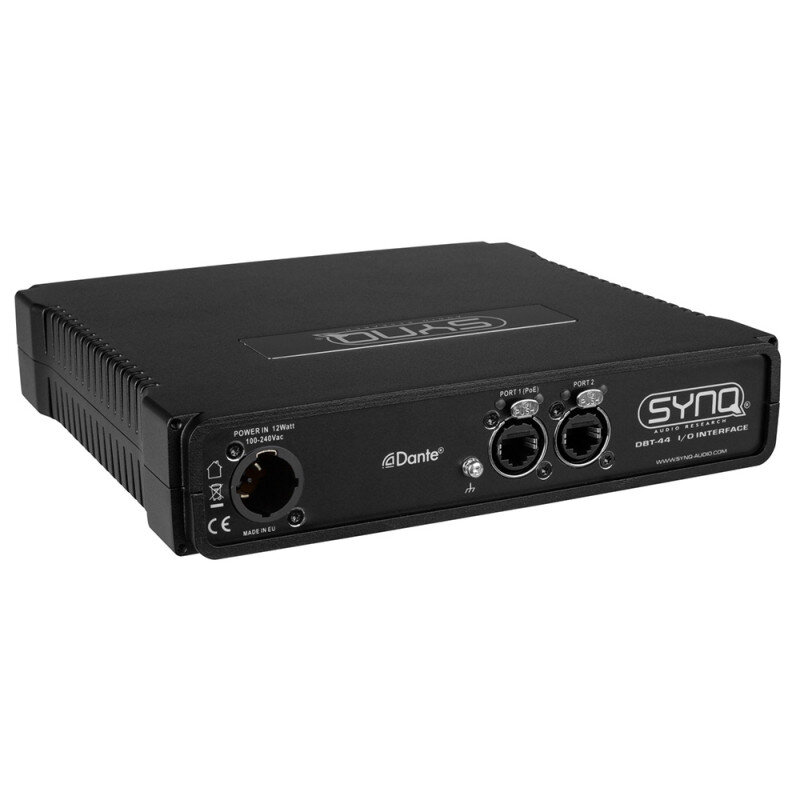

Dante/analog audio bridge, 4 in / 4 out, TOURING

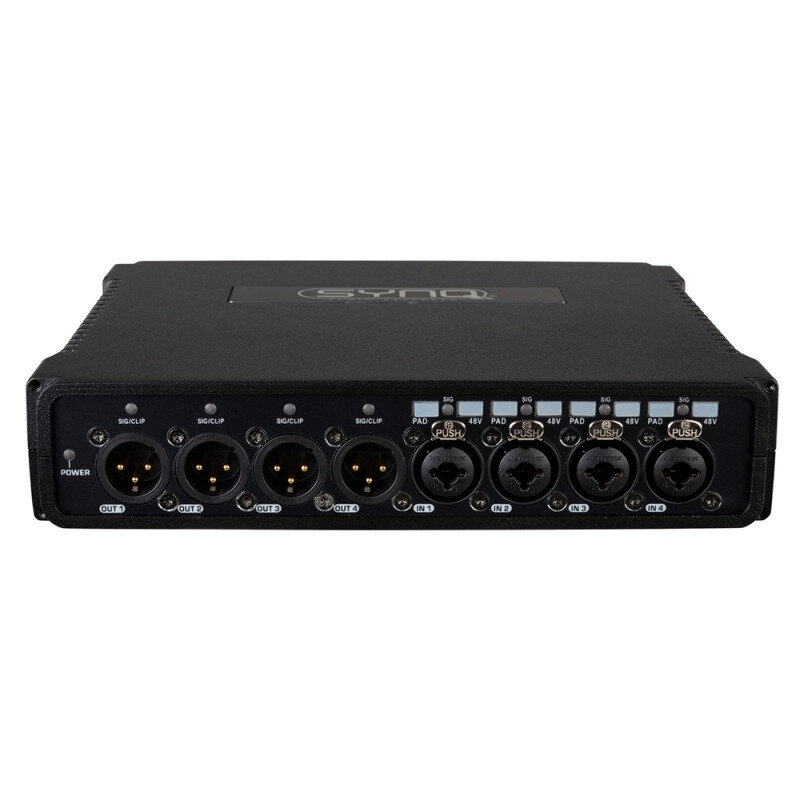

Bridge audio di rete analogico / Dante di qualità premium con supporto AES67 per utilizzo touring/noleggio con 4 ingressi analogici + uscite e porte GPIO. Converte l'audio di rete Dante e/o AES67 in 4 uscite analogiche bilanciate di alta qualità e 4 ingressi analogici bilanciati di alta qualità (MIC/line) in audio di rete Dante e/o AES67. Connettori IN XLR Combo e OUT XLR 3M. Questa interfaccia è l’unica del mercato a supportare il protocollo OSC. Grazie a OSC, tutte le sue funzioni possono essere controllate da App create dall'utente in esecuzione su iPhone, cellulari Android, tablet e computer desktop!

Progettata per chi ha l’esigenza di utilizzare Dante per il trasporto dei segnali, fa dialogare i due mondi dell’audio su rete GigaBit Ethernet con quello tradizionale analogico mantenendo una latenza ultra-bassa e garantendo un’altissima qualità audio.

Una delle caratteristiche più rilevanti di questa sofisticata interfaccia audio è rappresentata dall’elaborazione audio DSP integrata, che include EQ parametrici, compressori, delay, ... su tutti i canali. È quindi perfetta per l'utilizzo in abbinamento a diffusori con ingresso Dante, dove svolge a monte le funzioni di processamento del segnale, ma anche in molte altre applicazioni.

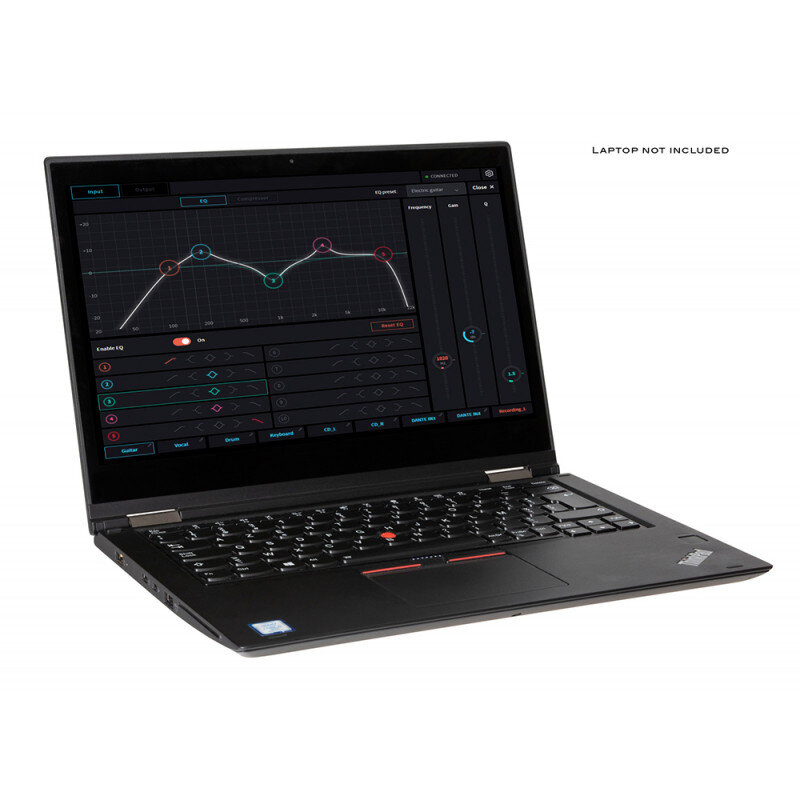

Tramite Web Server integrato si ha a disposizione una GUI (Graphical User Interface) molto intuitiva per una facile configurazione e controllo dei parametri del DSP su qualsiasi dispositivo di rete, senza quindi la necessità di installare alcun software dedicato! Altro importante aspetto da sottolineare à la sua eccezionale affidabilità, grazie all'uso di componenti elettronici di alta qualità come DAC audio Burr Brown di fascia alta, ADC AKM, condensatori elettrolitici Wurth ecc.

Protocollo OSC

Una delle caratteristiche principali dell’interfaccia Dante Synq è l’adozione del protocollo open source OSC (Open Sound Control), che la distingue dalla concorrenza. Questo protocollo, originariamente ideato per stabilire una connessione di rete tra computer e dispositivi multimediali in genere, è oggi possibile sfruttarlo per sostituire i classici controller MIDI con altri apparecchi, tra cui l’iPhone e device simili. Nel caso specifico di Synq DBT-44, mediante OSC è possibile creare un’interfaccia grafica customizzata per l’utente finale che gli consentirà di accedere e modificare pochi e specifici parametri. Tale caratteristica è utile in quelle installazioni, ad esempio negli hotel, dove è necessario avere accesso solo ad alcuni parametri per non creare confusione o commettere errori.

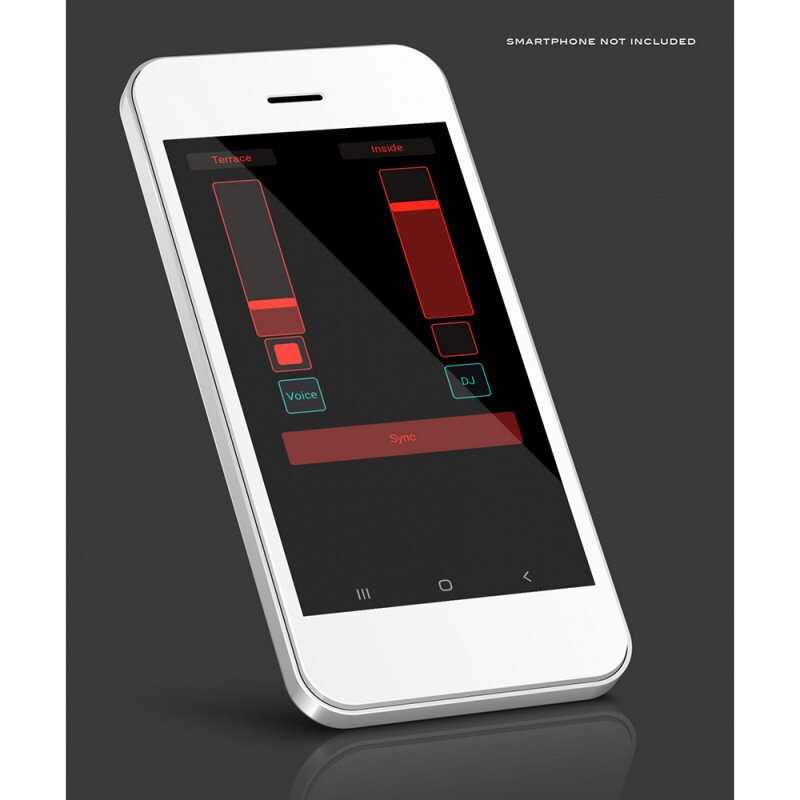

L’interfaccia viene creata tramite il software TouchOSC; può essere anche un semplice pannello di controllo a due fader, uno per regolare ad esempio il volume dell’impianto audio sulla terrazza e l’altro all’interno di un hotel, cui aggiungere due pulsanti di muting e due per una specifica equalizzazione. Una volta configurata la connessione, TouchOSC manderà sulla rete messaggi con i parametri a tutti i destinatari, senza conoscere i loro indirizzi IP! l’unica cosa nota è il DNS di questi dispositivi, ottenuta grazie al SYNQ Network Discovery Tool che rende estremamente facile trovare gli stessi su una rete locale e aprirli su qualsiasi computer desktop.

Ulteriori caratteristiche tecniche

• Tutti e 4 gli ingressi, commutabili fra microfono e linea, sono dotati di attenuatore (PAD) a -24 dB e alimentazione Phantom +48 V
• I/O su GigaBit Ethernet basato sullo switch ad alta velocità Marvell
• Matrice audio 8 x 8 per premix locale, routing flessibile ecc.
• Qualità audio estremamente elevata: S/N ratio > 120 dB, THD < 0,003%

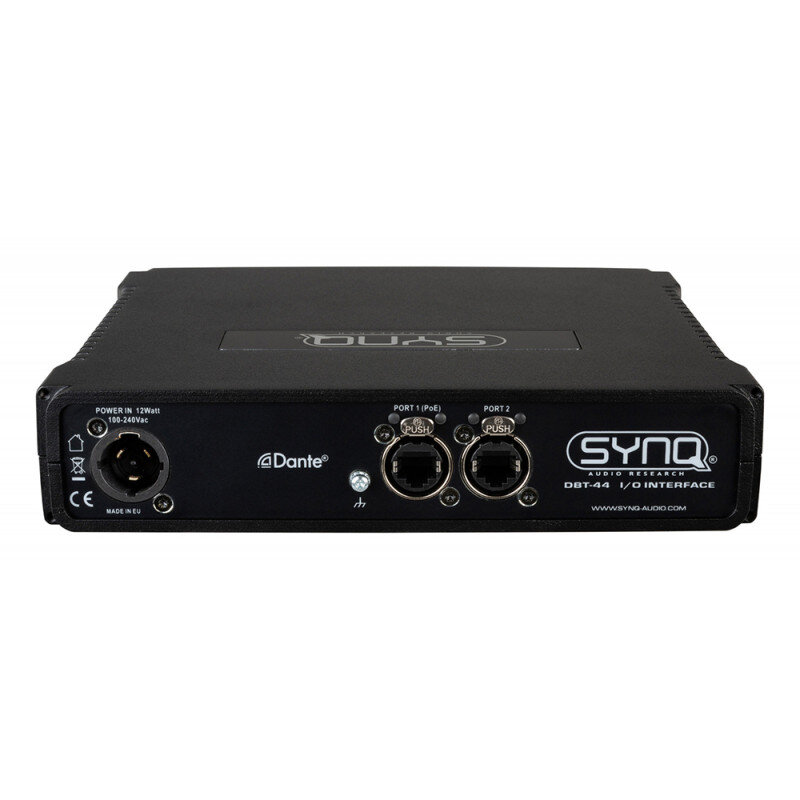

• Connettori XLR Neutrik ed EtherCON originali

Premium quality analog / Dante network audio bridge with AES67 support for touring/rental use with 4 analog inputs + outputs and GPIO ports. Converts Dante and/or AES67 network audio to 4 high quality balanced analog outputs and 4 high quality balanced analog inputs (MIC/line) to Dante and/or AES67 network audio.This interface is the only one on the market to support the OSC protocol. Thanks to OSC, all its functions can be controlled by apps created by the user running on iPhones, Android phones, tablets and desktop computers! Designed for those who need to use Dante for signal transport, it allows the two worlds of audio on the GigaBit Ethernet network to communicate with the traditional analog one while maintaining ultra-low latency and guaranteeing very high audio quality. One of the most outstanding features of this sophisticated audio interface is the integrated DSP audio processing, which includes parametric EQs, compressors, delays, ... on all channels. It is therefore perfect for use in conjunction with speakers with Dante input, where it performs signal processing functions upstream, but also in many other applications. Through the integrated Web Server you have a very intuitive GUI (Graphical User Interface) for easy configuration and control of the DSP parameters on any network device, therefore without the need to install any dedicated software! Another important aspect to underline is its exceptional reliability, thanks to the use of high quality electronic components such as high-end Burr Brown audio DACs, AKM ADC, Wurth electrolytic capacitors etc.

OSC protocol

One of the Main features: of the Dante Synq interface is the adoption of the open source OSC (Open Sound Control) protocol, which sets it apart from the competition. This protocol, originally designed to establish a network connection between computers and multimedia devices in general, can now be exploited to replace classic MIDI controllers with other devices, including the iPhone and similar devices. In the specific case of Synq DBT-44, through OSC it is possible to create a customized graphic interface for the end user that will allow him to access and modify a few specific parameters. This feature is useful in those installations, for example in hotels, where it is necessary to have access only to certain parameters in order not to create confusion or make mistakes. The interface is created using the TouchOSC software; it can also be a simple control panel with two faders, one to adjust for example the volume of the audio system on the terrace and the other inside a hotel, to which you can add two muting buttons and two for a specific equalization. Once the connection is configured, TouchOSC will send messages on the network with parameters to all recipients, without knowing their IP addresses! the only known thing is the DNS of these devices, obtained thanks to the SYNQ Network Discovery Tool which makes it extremely easy to find them on a local network and open them on any desktop computer.

Additional technical features:

All 4 inputs, switchable between microphone and line, have a -24 dB attenuator (PAD) and +48 V Phantom power

I/O over GigaBit Ethernet based on the high-speed Marvell switch

8 x 8 audio matrix for local premix, flexible routing etc.

Extremely high audio quality: S/N ratio> 120 dB, THD <0.003%

Original Neutrik and EtherCON XLR connectors

Interface réseau audio analogique / DANTE® de qualité supérieure pour les applications de spectacle avec 4 entrées et sorties analogiques

- Interface audio analogique / réseau Dante de qualité supérieure pour les concerts.
- Convertit l'audio du réseau DANTE® en 4 sorties analogiques symétriques de haute qualité.
- Convertit 4 entrées analogiques symétriques haut de gamme en audio réseau DANTE®.
- Les 4 entrées (LINE/MIC) sont équipées d'un PAD -24 dB et d'une alimentation fantôme 48V.
- Entrée/sortie Ethernet GIGABIT utilisant un switch Marvell à haut débit (pas de délai de liaison).
- TRAITEMENT AUDIO DSP intégré (égaliseurs paramétriques, compresseurs, délais, ...) sur tous les canaux : parfait pour une utilisation en tant que processeur DANTE de gestion des haut-parleurs, mais également utilisable dans de nombreuses autres applications.
- MATRICE AUDIO 8x8 pour le prémixage local, le routage flexible, ...
- SERVEUR WEB intégré : interface utilisateur entièrement graphique et très intuitive pour une configuration facile et un contrôle du DSP sur n'importe quel périphérique réseau !
- Qualité audio extrêmement élevée : S/N > 120 dB ~ THD : < 0.003%
- Entièrement équipé de connecteurs NeutrikXLR et EtherCON de qualité supérieure.
- Conforme à la norme IEEE 802.3-2005 pour les technologies de l'information.
- Fiabilité extrême, grâce à l'utilisation exclusive de composants de qualité industrielle, tels que : DACs audio Burr Brown haut de gamme, ADC de AKM, condensateurs électrolytiques Wurth, ...
- Options d'alimentation :

• PowerCON TRUE1: 100-240Vac 50/60 Hz
• PoE : Alimentation par Ethernet (PoE classe 0)

- BOÎTIER : ½ boîtier 19" moulé sous pression avec différentes options d'installation :

• 1 unité s'adapte dans un rack 1U 19" (adaptateurs inclus)
• 2 unités peuvent être installées ensemble dans un rack 1U 19" (adaptateurs inclus)
• Montage mural facile avec l'adaptateur mural en option
• Montage facile sur un truss avec l'adaptateur de montage de truss en option
• Adaptateurs de protection en caoutchouc solide pour une utilisation comme boîtier de scène ! (en option)
