B08204 - DBI-44

Dante/analog audio bridge, 4 IN/OUT, for installations

928.10€ Prezzo di listino (IVA esclusa)

Descrizione

Bridge audio di rete analogico / Dante di qualità premium con supporto AES67 per installazione fissa con 4 ingressi analogici + uscite e porte GPIO. Converte l'audio di rete Dante e/o AES67 in 4 uscite analogiche bilanciate di alta qualità e 4 ingressi analogici bilanciati di alta qualità (MIC/line) in audio di rete Dante e/o AES67. Questa interfaccia è l’unica del mercato a supportare il protocollo OSC. Grazie a OSC, tutte le sue funzioni possono essere controllate da App create dall'utente in esecuzione su iPhone, cellulari Android, tablet e computer desktop!

Progettata per chi ha l’esigenza di utilizzare Dante per il trasporto dei segnali, fa dialogare i due mondi dell’audio su rete GigaBit Ethernet con quello tradizionale analogico mantenendo una latenza ultra-bassa e garantendo un’altissima qualità audio.

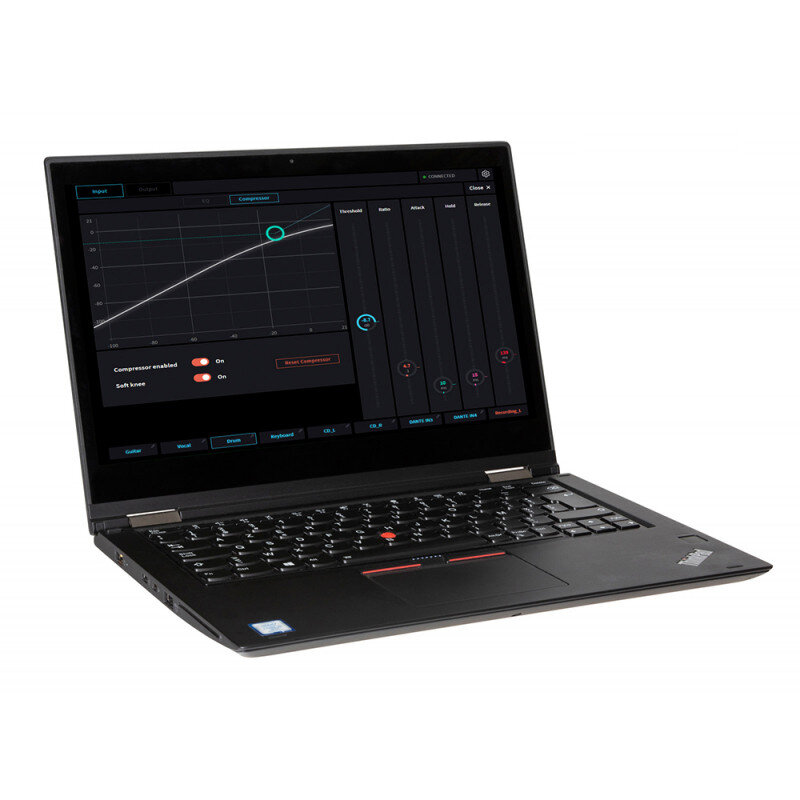

Una delle caratteristiche più rilevanti di questa sofisticata interfaccia audio è rappresentata dall’elaborazione audio DSP integrata, che include EQ parametrici, compressori, delay, ... su tutti i canali. È quindi perfetta per l'utilizzo in abbinamento a diffusori con ingresso Dante, dove svolge a monte le funzioni di processamento del segnale, ma anche in molte altre applicazioni.

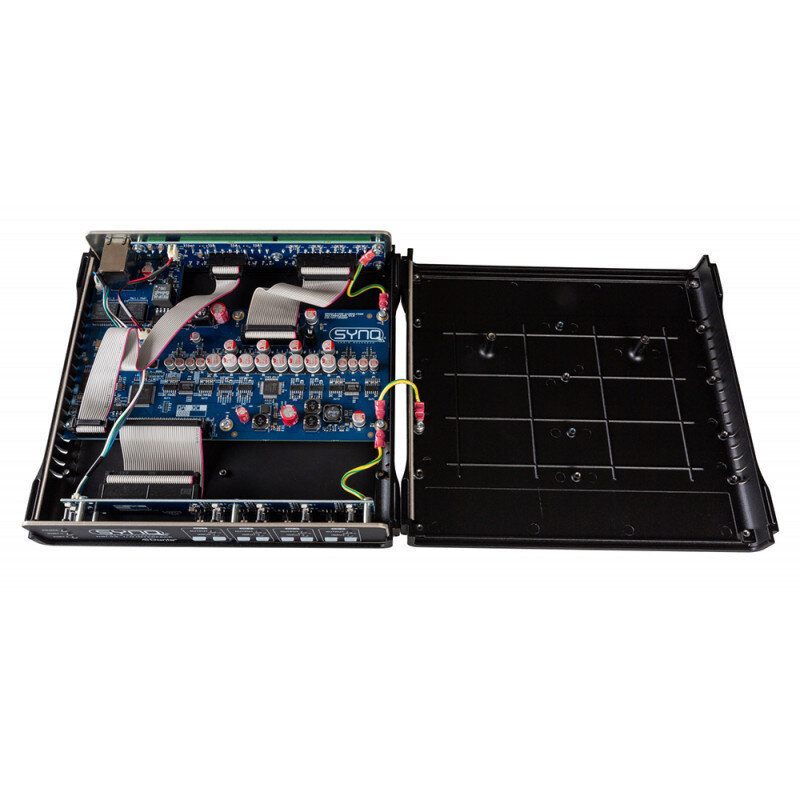

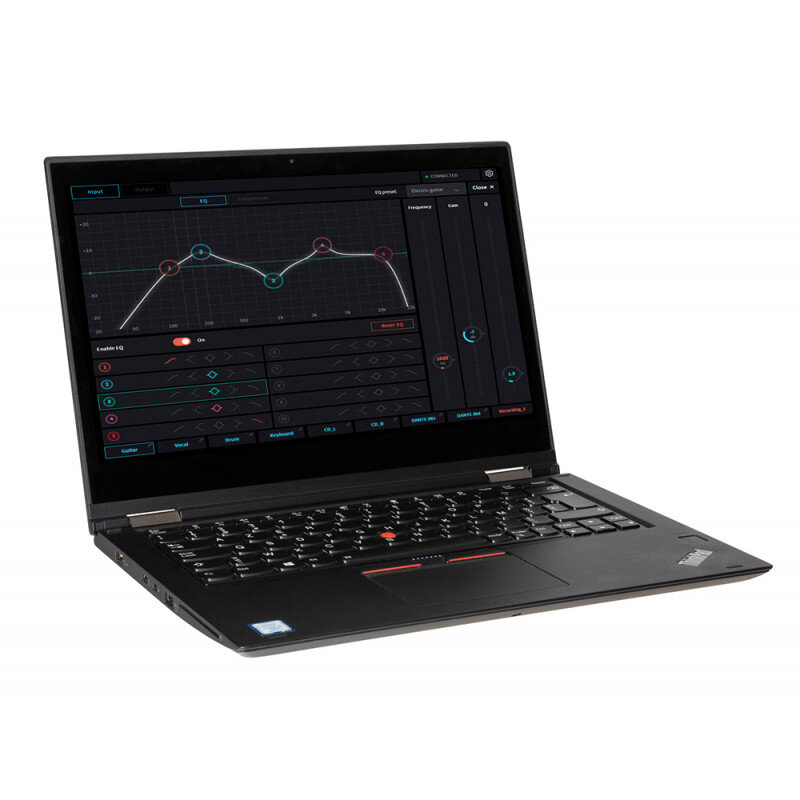

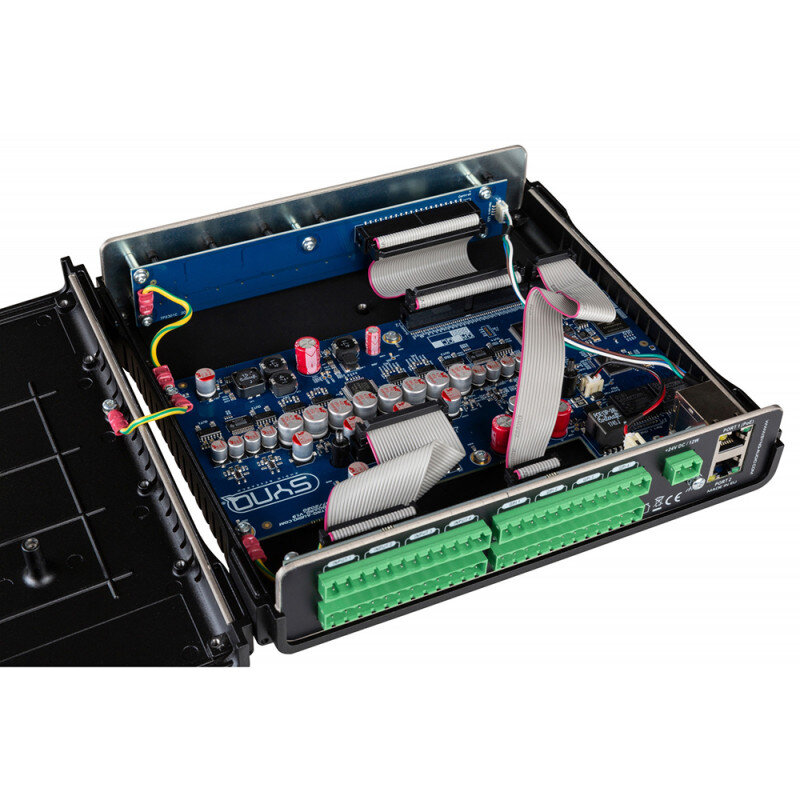

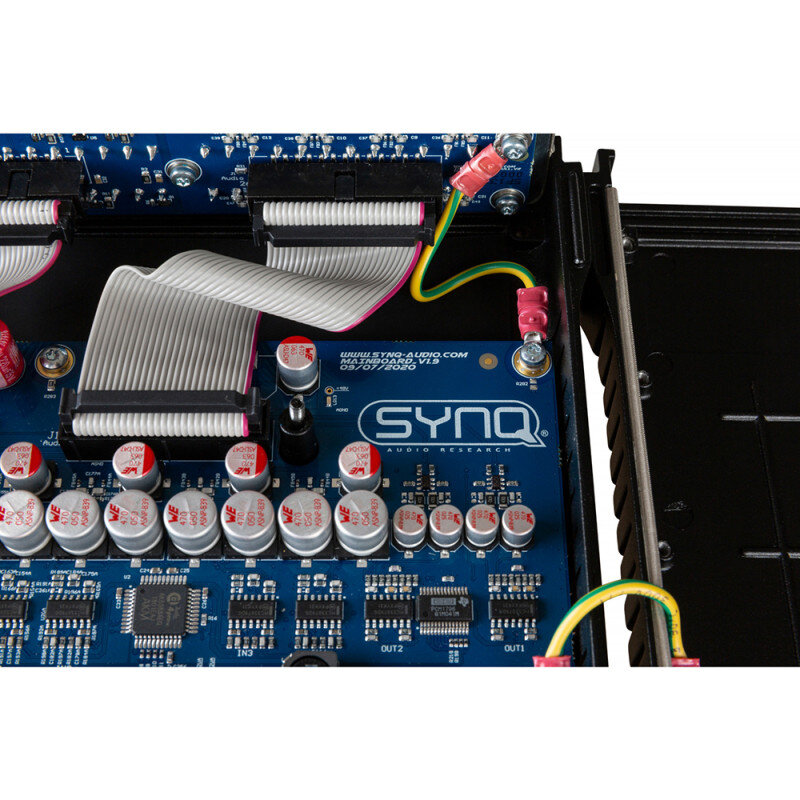

Tramite Web Server integrato si ha a disposizione una GUI (Graphical User Interface) molto intuitiva per una facile configurazione e controllo dei parametri del DSP su qualsiasi dispositivo di rete, senza quindi la necessità di installare alcun software dedicato! Altro importante aspetto da sottolineare à la sua eccezionale affidabilità, grazie all'uso di componenti elettronici di alta qualità come DAC audio Burr Brown di fascia alta, ADC AKM, condensatori elettrolitici Wurth ecc.

Protocollo OSC

Una delle caratteristiche principali dell’interfaccia Dante Synq è l’adozione del protocollo open source OSC (Open Sound Control), che la distingue dalla concorrenza. Questo protocollo, originariamente ideato per stabilire una connessione di rete tra computer e dispositivi multimediali in genere, è oggi possibile sfruttarlo per sostituire i classici controller MIDI con altri apparecchi, tra cui l’iPhone e device simili. Nel caso specifico di Synq DBI-44, mediante OSC è possibile creare un’interfaccia grafica customizzata per l’utente finale che gli consentirà di accedere e modificare pochi e specifici parametri. Tale caratteristica è utile in quelle installazioni, ad esempio negli hotel, dove è necessario avere accesso solo ad alcuni parametri per non creare confusione o commettere errori.

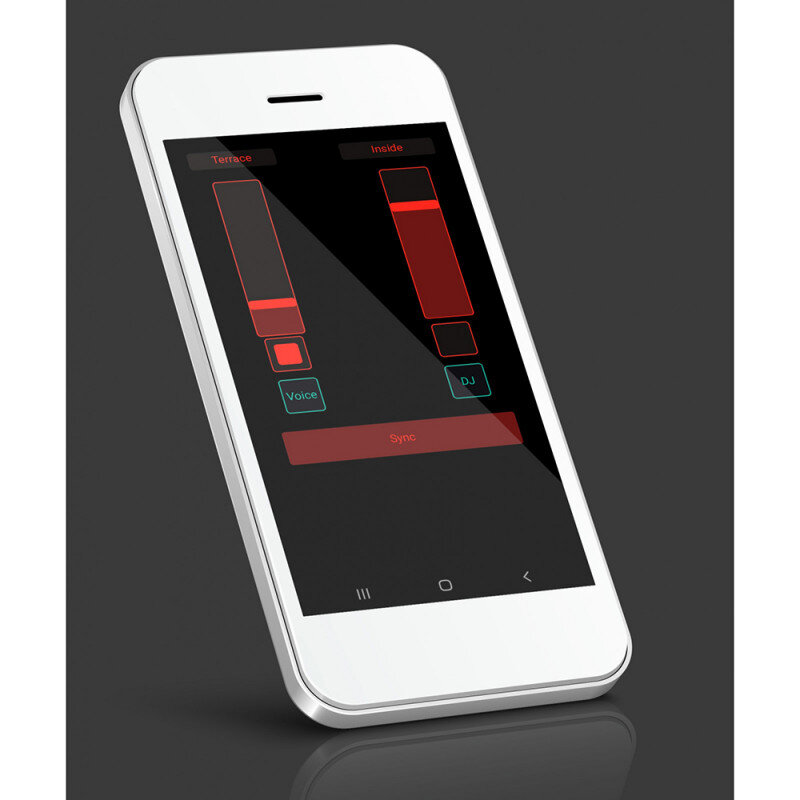

L’interfaccia viene creata tramite il software TouchOSC; può essere anche un semplice pannello di controllo a due fader, uno per regolare ad esempio il volume dell’impianto audio sulla terrazza e l’altro all’interno di un hotel, cui aggiungere due pulsanti di muting e due per una specifica equalizzazione. Una volta configurata la connessione, TouchOSC manderà sulla rete messaggi con i parametri a tutti i destinatari, senza conoscere i loro indirizzi IP! l’unica cosa nota è il DNS di questi dispositivi, ottenuta grazie al SYNQ Network Discovery Tool che rende estremamente facile trovare gli stessi su una rete locale e aprirli su qualsiasi computer desktop.

Ulteriori caratteristiche tecniche

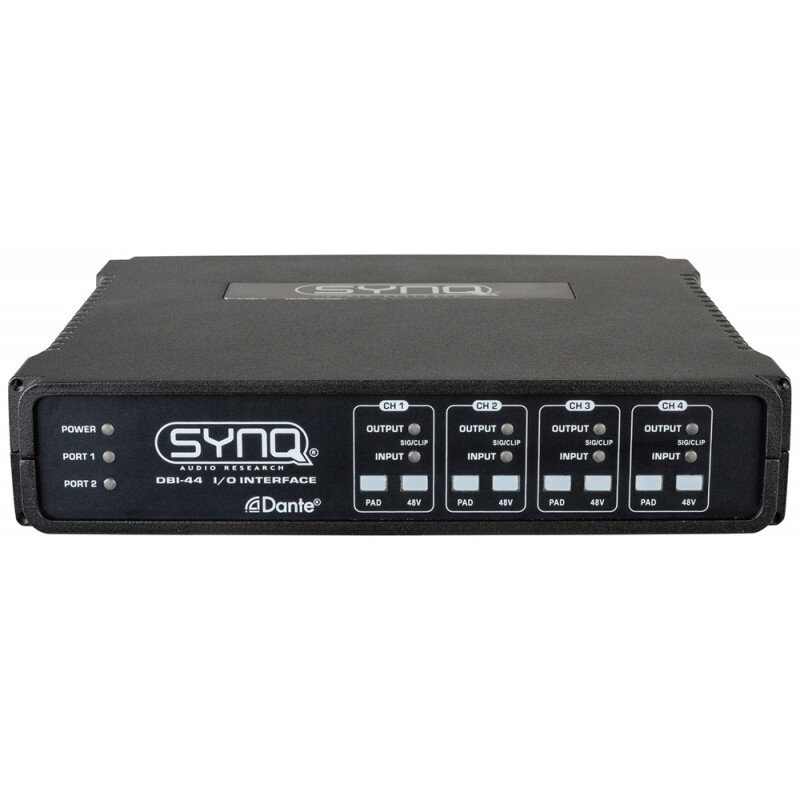

  • Tutti e 4 gli ingressi, commutabili fra microfono e linea, sono dotati di attenuatore (PAD) a -24 dB e alimentazione Phantom +48 V
  • I/O su GigaBit Ethernet basato sullo switch ad alta velocità Marvell
  • Matrice audio 8 x 8 per premix locale, routing flessibile ecc.
  • Qualità audio estremamente elevata: S/N ratio > 120 dB, THD < 0,003%
  • Connettori XLR Neutrik ed etherCON originali

Premium quality analog / Dante network audio bridge with AES67 support for fixed installation with 4 analog inputs + outputs and GPIO ports. Converts Dante and/or AES67 network audio to 4 high quality balanced analog outputs and 4 high quality balanced analog inputs (MIC / line) to Dante and / or AES67 network audio. This interface is the only one on the market to support the OSC protocol. Thanks to OSC, all its functions can be controlled by apps created by the user running on iPhones, Android phones, tablets and desktop computers!

Designed for those who need to use Dante for signal transport, it allows the two worlds of audio on the GigaBit Ethernet network to communicate with the traditional analog one while maintaining ultra-low latency and guaranteeing very high audio quality.

One of the most outstanding features of this sophisticated audio interface is the integrated DSP audio processing, which includes parametric EQs, compressors, delays, ... on all channels. It is therefore perfect for use in conjunction with speakers with Dante input, where it performs signal processing functions upstream, but also in many other applications.

Through the integrated Web Server you have a very intuitive GUI (Graphical User Interface) for easy configuration and control of the DSP parameters on any network device, therefore without the need to install any dedicated software! Another important aspect to underline is its exceptional reliability, thanks to the use of high quality electronic components such as high-end Burr Brown audio DACs, AKM ADC, Wurth electrolytic capacitors etc.

OSC protocol

One of the Main features: of the Dante Synq interface is the adoption of the open source OSC (Open Sound Control) protocol, which sets it apart from the competition. This protocol, originally designed to establish a network connection between computers and multimedia devices in general, can now be exploited to replace classic MIDI controllers with other devices, including the iPhone and similar devices. In the specific case of Synq DBI-44, through OSC it is possible to create a customized graphic interface for the end user that will allow him to access and modify a few specific parameters. This feature is useful in those installations, for example in hotels, where it is necessary to have access only to certain parameters in order not to create confusion or make mistakes.

The interface is created using the TouchOSC software; it can also be a simple control panel with two faders, one to adjust for example the volume of the audio system on the terrace and the other inside a hotel, to which you can add two muting buttons and two for a specific equalization. Once the connection is configured, TouchOSC will send messages on the network with parameters to all recipients, without knowing their IP addresses! the only known thing is the DNS of these devices, obtained thanks to the SYNQ Network Discovery Tool which makes it extremely easy to find them on a local network and open them on any desktop computer.

Additional technical features

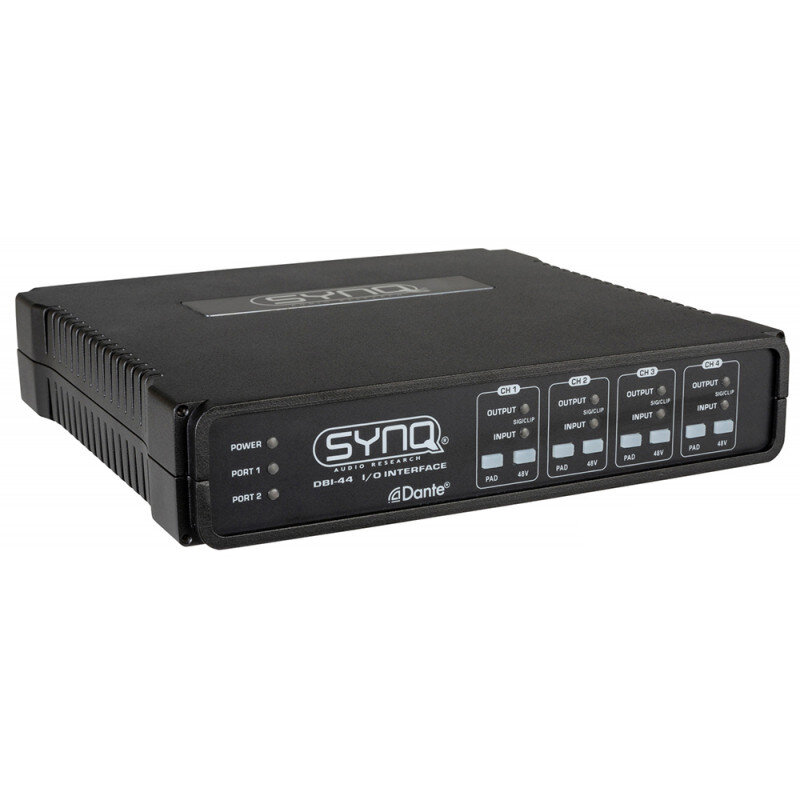

  • All 4 inputs, switchable between microphone and line, have a -24 dB attenuator (PAD) and +48 V Phantom power
  • I/O over GigaBit Ethernet based on the high-speed Marvell switch
  • 8 x 8 audio matrix for local premix, flexible routing etc.
  • Extremely high audio quality: S/N ratio> 120 dB, THD <0.003%
  • Original Neutrik and etherCON XLR connectors

Interface audio réseau analogique / Dante de première qualité avec support AES67 pour installation fixe avec 4 entrées et sorties analogiques et ports GPIO. Convertit l'audio réseau Dante et/ou AES67 vers 4 sorties analogiques symétriques de haute qualité et 4 entrées analogiques symétriques de haute qualité (MIC/ligne) vers l'audio réseau Dante et/ou AES67. Cette interface est la seule sur le marché à supporter le protocole OSC. Grâce à OSC, toutes ses fonctions peuvent être contrôlées par des applications créées par l'utilisateur et fonctionnant sur des iPhones, des mobiles Android, des tablettes et des ordinateurs de bureau !

Conçue pour ceux qui ont besoin d'utiliser Dante pour le transport des signaux, elle permet de dialoguer entre les deux mondes de l'audio sur GigaBit Ethernet et de l'audio analogique traditionnel, tout en maintenant une latence ultra-faible et en garantissant une très haute qualité audio.

L'une des caractéristiques les plus remarquables de cette interface audio sophistiquée est le traitement audio DSP intégré, qui comprend des égaliseurs paramétriques, des compresseurs, des délais, ... sur tous les canaux. Elle est donc parfaite pour une utilisation en combinaison avec des enceintes avec entrée Dante, où elle exécute les fonctions de traitement du signal en amont, mais aussi dans de nombreuses autres applications.

Grâce à un serveur Web intégré, une interface utilisateur graphique (GUI) très intuitive permet de configurer et de contrôler facilement les paramètres du DSP sur n'importe quel appareil du réseau, sans avoir à installer de logiciel dédié ! Un autre aspect important à souligner est sa fiabilité exceptionnelle, grâce à l'utilisation de composants électroniques de haute qualité tels que les DAC audio haut de gamme Burr Brown, les ADC AKM, les condensateurs électrolytiques Wurth, etc.

Protocole OSC

L'une des principales caractéristiques de l'interface Dante Synq est l'adoption du protocole open source OSC (Open Sound Control), qui la distingue de la concurrence. Ce protocole, conçu à l'origine pour établir une connexion réseau entre les ordinateurs et les appareils multimédias en général, peut désormais être utilisé pour remplacer les contrôleurs MIDI classiques par d'autres appareils, y compris l'iPhone et d'autres appareils similaires. Dans le cas spécifique du Synq DBI-44, il est possible, grâce à OSC, de créer une interface graphique personnalisée pour l'utilisateur final, qui lui permettra d'accéder à quelques paramètres spécifiques et de les modifier. Cette fonction est utile dans les installations, par exemple dans les hôtels, où il est nécessaire d'avoir accès à seulement quelques paramètres afin de ne pas créer de confusion ou de commettre des erreurs.

L'interface est créée à l'aide du logiciel TouchOSC ; il peut aussi s'agir d'un simple panneau de contrôle avec deux faders, l'un pour régler le volume de la sonorisation sur la terrasse, par exemple, et l'autre à l'intérieur d'un hôtel, auxquels on peut ajouter deux boutons de muting et deux pour une égalisation spécifique. Une fois la connexion configurée, TouchOSC enverra des messages avec les paramètres à tous les destinataires du réseau, sans connaître leurs adresses IP ! La seule chose connue est le DNS de ces dispositifs, obtenu grâce à SYNQ Network Discovery Tool qui permet de les trouver très facilement sur un réseau local et de les ouvrir sur n'importe quel ordinateur de bureau.

Autres caractéristiques techniques

  • Les 4 entrées, commutables entre microphone et ligne, sont équipées d'un atténuateur de -24 dB (PAD) et d'une alimentation fantôme de +48 V.
  • E/S sur GigaBit Ethernet basé sur un commutateur à grande vitesse Marvell
  • Matrice audio 8 x 8 pour le prémixage local, le routage flexible, etc.
  • Qualité audio extrêmement élevée : rapport S/B > 120 dB, THD < 0,003%.
  • Connecteurs Neutrik XLR et etherCON



Dati tecnici

Technical characteristics

Color black
Fixation 19" rack mountable
RU 1U
IP rating indoor
Functions equalizer, adjustable crossover, DSP, limiter

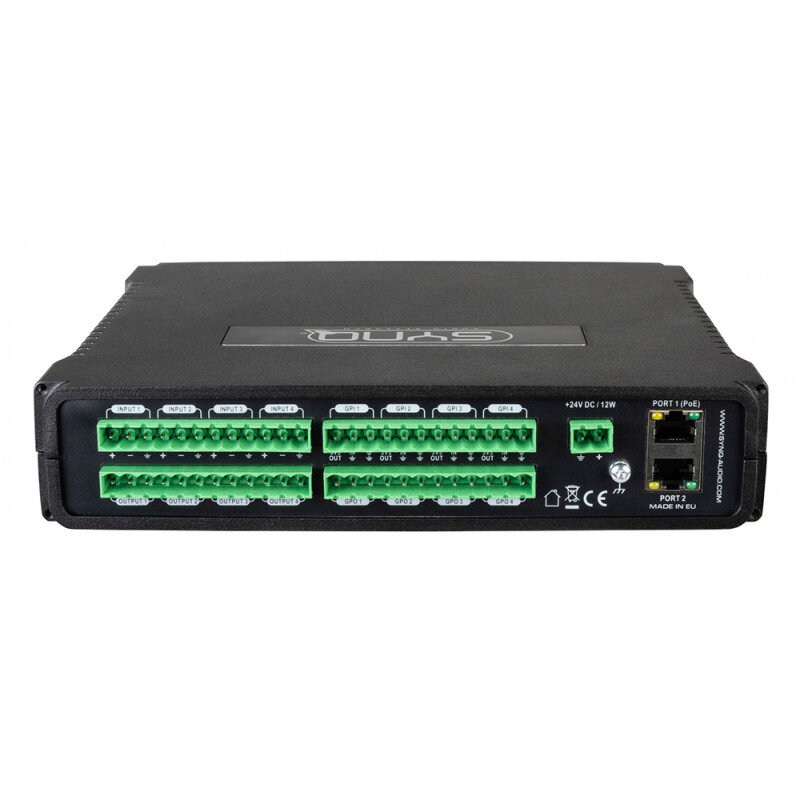

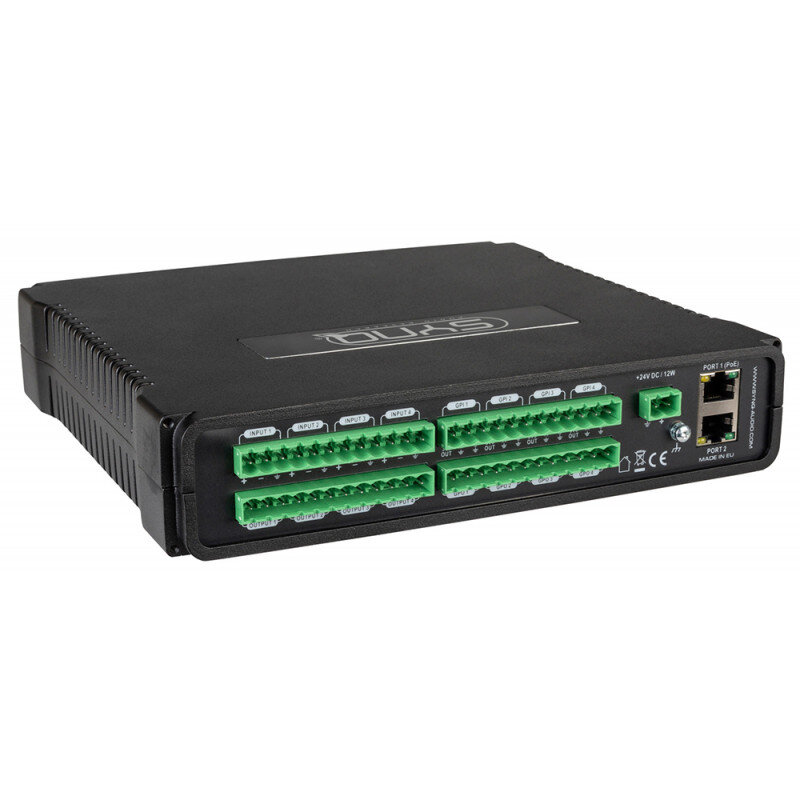

Inputs RJ45 – Ethernet + Euroblock
Outputs RJ45 – Ethernet + Euroblock
Dimensions 22 x 20.5 x 4.4 cm
Weight 1.23 kg
